一、主要技术参数及产品特点

1.1主要技术参数

1.1.1真空灭弧室的技术参数

额定电压	12kV
额定电流	630A/400A/250A
额定频率	50HZ
短时耐受工频电压	42/38kV
额定开断最大电流	600A以下
极限开断电流	4/2.5kA
耐受雷击冲击电压	75kV
控制回路电压	220V±15%
电寿命	250000（AC类）/10000（AC类）次
回路电阻	≤200µΩ



1.1.2 永磁机构开关技术参数

项目	参数
触头开距	8±1mm
机构行程	10±1mm
允许最大超程	3 mm
平均分闸速度	0.8±0.2m/s
平均合闸速度	0.6±0.2m/s
额定触头压力	1000±200N
触头合闸弹跳时间	≤2ms
分、合闸三相不同期	≤3ms
额定分、合闸时间	≤60ms
开关机械寿命	500000次

1.2产品特点

1.2.1 装置采用永磁机构，具有结构简单、动作灵活可靠、节能环保、寿命长，可用于频繁操作场合。
1.2.2 装置采用真空灭弧室，无油、无气、安全性能优良，具有可靠的电气性能，使用维护方便。

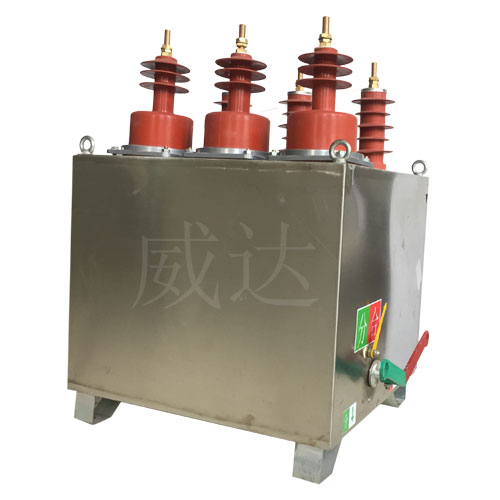

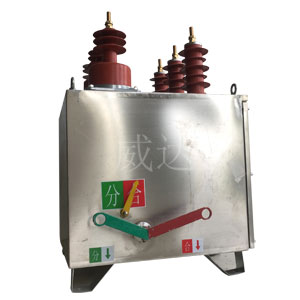

1.2.3 装置采用一体化结构方式，集永磁开关机构、手动机械传动机构、真空灭弧室、电压互感器和电流互感器等密封于一个箱体内，使高压开关、高压计量实现了一体化。因此具有体积小，重量轻，安装方便，使用效果好等优点。
1.2.4 装置与负控终端等智能控制器配合使用，可实现三遥功能（遥讯、遥测、遥控），同时具有手动分、合闸功能，大大方便了用户的使用。

二、使用环境

2.1 周 围 空 气 温度：-30℃～50℃。
2.2 相对湿度：在温度20℃时湿度≤95%。
2.3 安装位置海拔高度：≤2000m。
2.4 空气污秽等级：Ⅲ级。
2.5覆冰厚度：≤10mm。
2.6 安装场所：无易燃，易爆，化学腐蚀及剧烈振动场所。
