1.概述

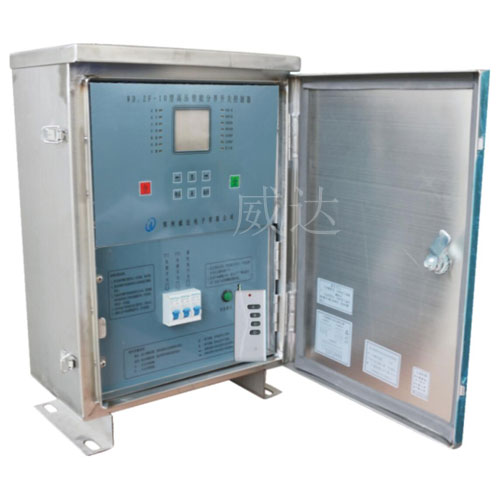

WD•ZF-10型高压智能分界开关控制器是我公司自主研发，与开关本体配合适用于10kV输配电线路以及架空配电线路T接的用户。
该控制器具有保护和监控的作用，当线路进线端或T接用户内部发生故障时，能够自动隔离界内故障，避免造成线路上不相关开关保护掉闸，缩小线路故障停电范围，提高供电可靠性。同时该控制器还可以在电力调度中心监测线路实时负荷信息和对线路进行远程控制；并可远程设置控制器保护定值，定位故障点位置；大大减少了电力工作人员工作强度，提高了电力部门用电管理效率，是实现现代化智能电网的理想产品。
2.功能与特点
2.1控制器的功能
※ 瞬时电流速断保护Ⅰ段 ※ 限时电流速断保护Ⅱ段 ※ 过流保护Ⅲ段
※ 零序保护 ※ 过压保护 ※ 欠压保护 ※ 三次重合闸 ※ 单相接地保护
2.2控制器的特点
※ 全中文液晶显示，操作简单方便，保护定值可任意调整；
※ 控制器为微机型的继电保护及监控装置；
※ 控制器具有耐气候性强、抗凝露的防护特点；
※ 开关本体与控制箱通过航空插头连接，连接可靠性高；
※ 可同时采集电流电压模拟信号来判断线路故障类型，进行相应故障隔离。分合闸回路采用防误动设计，有效解决开关误动；
※ 重合闸后加速功能；当开关重合于永久故障时，自动加速跳闸；
※ 零序电流可以区分界内和界外故障，界外不动作，界内时经延时后跳闸；
※ 就近遥控分合闸；
※ 控制器通过实时监测4.1中所述各种模拟量的值与定值进行比较来判断线路的故障，并做出相应控制。
不同系统故障处理结果对照表
|
故 障 性 质 及 故 障 点 |
保 护 处 理 |
单相接
地故障 |
中性点不接地系统用户界内 中性点经消弧线圈接地用户界内 |
经延时判定为永久性接地后跳闸 |
|
中性点不接地系统用户界外 中性点经消弧线圈接地用户界外 |
不动作 |
|
中性点经小电阻接地用户界内 |
先于变电站保护动作跳闸 |
|
中性点经小电阻接地用户界外 |
不动作 |
相间短
路故障 |
用户界内 |
一般先于变电站分界开关分闸 |
|
用户界外 |
不动作 |
