一、概述

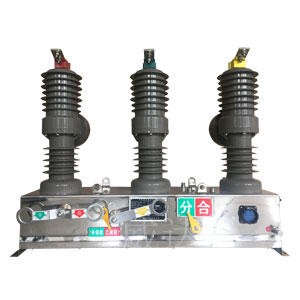

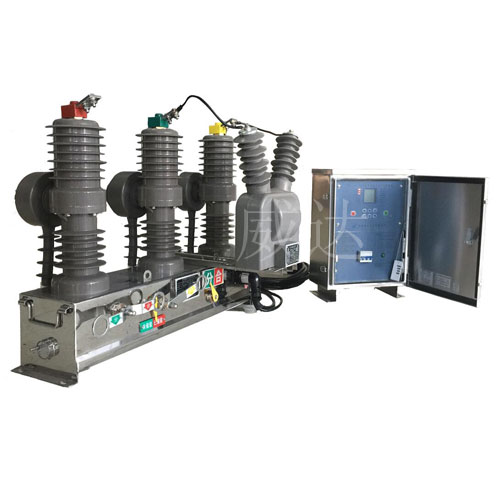

ZW32-12/D630-20型户外高压智能真空断路器（以下称断路器），是额定电压12kV三相交流50Hz户外开关设备。产品集测量、控制、通讯、远控等多种功能于一体，具有高度集成、灵活配置的特点，适用于10KV线路供电系统中作为分断或联络开关，农网配电系统户外变电站出线开关，可有效完成分、合负荷电流和短路电流。

二、使用环境条件

2.1 周围空气温度：上限+55℃，下限-30℃。
2.2 海 拔 高 度：≤1000m。
2.3 地 震 影 响：地震烈度不超过8级。
2.4 风       压：≤700Pa（相当于风速34m/s）。
2.5 空气污秽等级：Ⅲ级。
2.6 覆 冰 厚 度：≤10mm。
2.7 安 装 场 所：无易燃，爆炸危险，化学腐蚀及剧烈振动场所。

二、主要技术参数

序   号	名      称			单      位	数       据
1	额 定 电 压			kV	10
2	额 定 电 流			A	630
3	额 定 频 率			Hz	50
4	额定绝缘水平	1min工频耐受电压（有效值）对地及相间/真空断口间		kV	湿试     34 干试     42/48
		雷击冲击耐受电压（峰值）	对地及相间		75
			真空断口间		85
5	额定短路开断电流			kA	20(25)
6	额定短路关合电流				50(63)
7	4s短时耐受电流				20(25)
8	峰值耐受电流				50(63)
9	额定短路开断电流开断次数			次	30
10	额定操作顺序				分-0.3s-合分-180s-合分
11	机械寿命			次	10000
12	直流分量				≥52%
